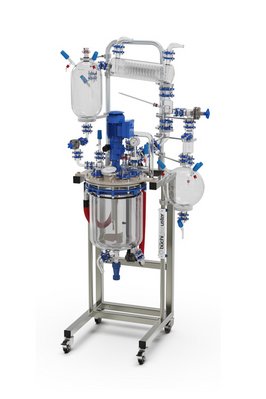

midiPilot - reattore in vetro per piccoli volumi

midiPilot® con reattori in vetro intercambiabili di 20 e 30 litri midiPilot® con reattori in vetro intercambiabili di 20 e 30 litri

Reattore pilota mini-impianto multi uso



Reattore in vetro:20 a 30 litri
Pressione:-1.0 a +0.5 bar
Temperatura:-60 °C (opzionale -90 °C) a +200 °C
Materiale: Vetro Borosilicato 3.3, PTFE, PFA, PEEK

Applicazioni tipiche
  • Sintesi chimica
  • Estrazione / evaporazione
  • Purificazione / cristallizzazione
  • Separazione
  • Sintesi API
  • Sintesi peptidica
  • Sviluppo di processi
  • Scale-up
  • Reazioni criogeniche
  • Produzione su piccola scala
  • Impianto pilota / chilo lab




Siete alla ricerca di qualcosa di più dei prodotti standard?

Sviluppiamo soluzioni personalizzate e perfettamente in linea con i vostri processi e requisiti.

Mettetevi in contatto con noi





Informazioni sul midiPilot®

Sono disponibili un'installazione in "Clean-Room" e altri materiali per soddisfare i vostri requisiti specifici di processo.

Come con la famiglia di prodotti midiPilot (Reattore, filtro Nutsch, scrubber) offriamo mini-impianti per lo sviluppo del processo chimico, scale up, simulazione di processo e di produzione -scala kilo.

Il design dei reattori antideflagranti (ATEX) e inerti consente l'elaborazione sicura di solventi e acidi in un recipiente di reazione a tenuta totale. La configurazione compatta del reattore convenzionale può essere facilmente modificata, sono disponibili recipienti di reazione intercambiabili di 5, 10 e 15 litri incluso gli  agitatori. Il recipiente di reazione è installato su un dispositivo di sollevamento / abbassamento, per una facile apertura e pulizia. La parte superiore in vetro per la distillazione è realizzata con giunti a sfera flessibili per reazioni chimiche multiple sotto vuoto totale.

Produciamo soluzioni complete per processi chimici: sistemi di reazione incluso accessori come dispositivi di campionamento, sonde di pH, colonne di rettifica con riempimento strutturato, il monitoraggio e controllodei processi, nonché l'integrazione di impianti ausiliari, come unità di controllo della temperatura, filtri Nutsch / essiccatori, scrubber o recipienti di miscelazione.





Pacchetto / Opzioni

Standard package

  • 20, 30 liters jacketed glass reactor, interchangeable
  • Baffle with Pt100 temperature sensor
  • Continuous adjustable agitator speed, 0-600 rpm
  • Dry running mechanical seal
  • Compact stainless steel frame, table or floor model, mobile
  • ATEX Zone 1 (0) / CE / cGMP
  • CIP capable
  • FDA conform, highly corrosion resistant
  • Complete documentation

Standard options

  • Reactor lift for easy reactor opening, cleaning, stirrer exchange
  • 3-wall reactor vessel for -90 °C chemistry
  • Glass distillation overhead
  • Sampling system
  • Probes for pH, others
  • CiP spray nozzle
  • IQ / OQ / PQ

Vista in dettaglio

Compact, mobile frame

Compact, mobile frame

  • Compact stainless steel frame fits in standard laboratory fume hood
  • Bench-top model
  • Floor model, mobile
  • Vessel lift for easy handling of glass reaction vessels
glass reactor midipilot coverplate

Solid cover plate

  • PFA coated steel cover plate
  • Fast-action closure for addition of solids
  • Standard version with 4 NS tapered joint
  • 2 spare connections for common laboratory glassware

Distillation glass overhead

Optional distillation overhead consisting of:

  • 10 liter feed vessel
  • Vapor duct with reflux splitter
  • Spiral reflux condenser
  • Phase separator
  • 10 liter receiver vessel
  • Distributor with pressure gauge and vacuum connection
  • Nitrogen connection
  • Self-draining «buchiflex» glass piping
midiPilot stirrers

Stirrer drive, stirrers

  • ATEX proof stirrer drive
  • Dry running mechanical seal
  • Easy interchangeable stirrers:
  • Anchor stirrer, pitched blade turbine, retreat curve impeller
  • Stirrers in glass-lined steel or PFA coated steel

Compact, mobile frame

  • Compact stainless steel frame fits in standard laboratory fume hood
  • Bench-top model
  • Floor model, mobile
  • Vessel lift for easy handling of glass reaction vessels
glass reactor midipilot coverplate

Solid cover plate

  • PFA coated steel cover plate
  • Fast-action closure for addition of solids
  • Standard version with 4 NS tapered joint
  • 2 spare connections for common laboratory glassware

Distillation glass overhead

Optional distillation overhead consisting of:

  • 10 liter feed vessel
  • Vapor duct with reflux splitter
  • Spiral reflux condenser
  • Phase separator
  • 10 liter receiver vessel
  • Distributor with pressure gauge and vacuum connection
  • Nitrogen connection
  • Self-draining «buchiflex» glass piping
midiPilot stirrers

Stirrer drive, stirrers

  • ATEX proof stirrer drive
  • Dry running mechanical seal
  • Easy interchangeable stirrers:
  • Anchor stirrer, pitched blade turbine, retreat curve impeller
  • Stirrers in glass-lined steel or PFA coated steel

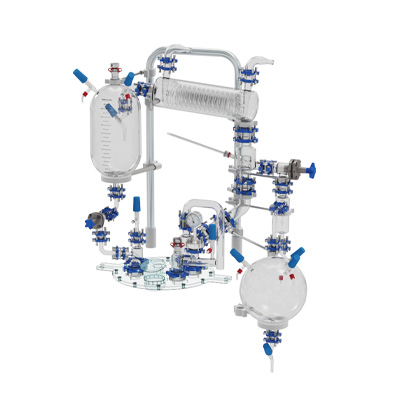

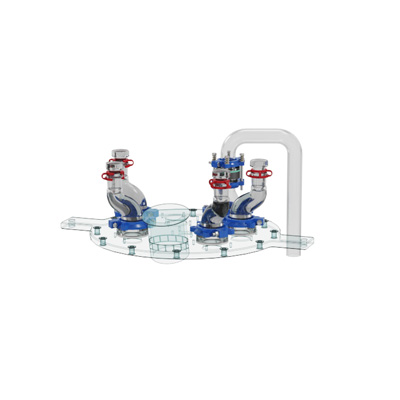

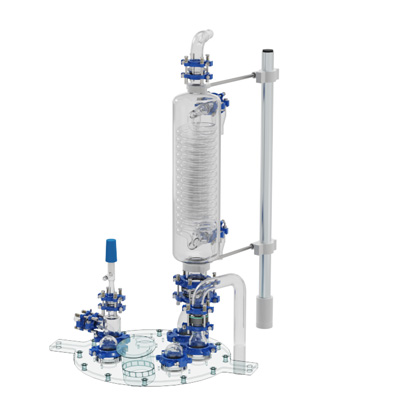

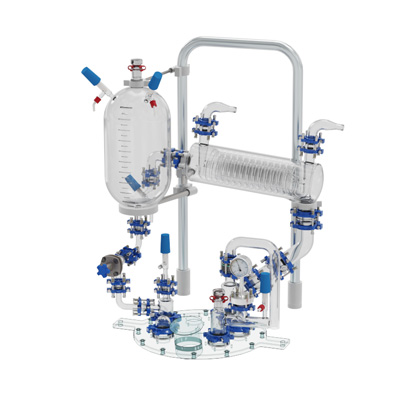

Configurazioni standard vetreria superiore (GUS) (Opzioni)
